在工業(yè)平臺、市政步道或管廊通道中，鋼格板本應(yīng)憑借熱鍍鋅或不銹鋼材質(zhì)實現(xiàn)長期防腐。然而，不少項目投用一兩年后便出現(xiàn)紅銹、斑點甚至穿孔，令人困惑：“不是說能用二十年嗎？”其實，鋼格板生銹并非材料本身“不行”，而是使用環(huán)境、安裝工藝或維護方式存在疏漏。只要找準(zhǔn)原因，銹蝕問題完全可防可控。以下結(jié)合工程實踐，系統(tǒng)分析鋼格板易銹的常見原因，并提供切實可行的解決辦法。
第一，鋼格板規(guī)則網(wǎng)格構(gòu)建現(xiàn)代空間秩序感。
切口未做防腐處理是銹蝕最常見起點?，F(xiàn)場切割或開孔會破壞
鍍鋅層，裸露鋼材迅速氧化。某污水處理廠初期未補涂，切口三個月即銹穿；后期要求所有斷面24小時內(nèi)涂富鋅漆（干膜鋅含量≥90%），五年無新增銹點。規(guī)則網(wǎng)格構(gòu)建現(xiàn)代空間秩序感，而完整的防腐閉環(huán)才是耐久的關(guān)鍵。
第二，鋼格板鍍鋅層厚度不足或工藝不達標(biāo)。
部分低價產(chǎn)品標(biāo)稱“熱
鍍鋅”，實則鋅層僅30–40微米，遠低于國標(biāo)GB/T 13912要求的65微米以上。在潮濕環(huán)境中，薄鍍層很快消耗殆盡。某物流園區(qū)采購劣質(zhì)板，一年后大面積紅銹，檢測顯示平均鋅層僅28μm。選材時務(wù)必查驗檢測報告，拒絕“口頭承諾”。
第三，鋼格板高腐蝕環(huán)境未匹配合適材質(zhì)。
沿海、化工、酸洗車間等區(qū)域氯離子或酸性氣體濃度高，普通熱
鍍鋅難以抵御。應(yīng)直接選用304或316L
不銹鋼鋼格板。某濱海電廠在冷卻塔區(qū)改用316L材質(zhì)后，十年無點蝕，而相鄰碳鋼區(qū)三年內(nèi)多次更換。

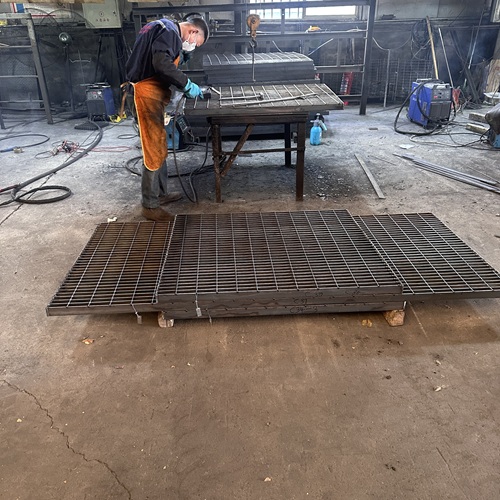

第四，鋼格板焊接破壞鍍鋅層且未修復(fù)。
高空焊接或現(xiàn)場補焊會燒損周邊鋅層，形成腐蝕薄弱區(qū)。正確做法是焊后打磨清理，涂刷專用修補漆。某電廠因忽視此步驟，焊縫周圍兩年內(nèi)銹蝕蔓延，后期全面補涂才控制住。
第五，鋼格板積水或污物長期滯留加速腐蝕。
鋼格板雖透空，但若下方排水不暢，或表面堆積油泥、落葉，會形成局部潮濕微環(huán)境，誘發(fā)點蝕。建議定期沖洗，尤其在廚房、機修區(qū)等場所。某食品廠建立周清潔制度，平臺壽命延長一倍。
第六，鋼格板異種金屬接觸引發(fā)電偶腐蝕。
當(dāng)
鋼格板與銅、鋁等金屬直接接觸，在潮濕環(huán)境下會形成原電池，加速鋼材腐蝕。應(yīng)使用絕緣墊片隔離不同金屬。某數(shù)據(jù)中心因
鋼格板與銅管直接綁扎，半年內(nèi)接觸點嚴(yán)重銹蝕，整改后問題消失。
第七，鋼格板缺乏定期檢查與預(yù)防性維護。
再好的材料也需維護。建議每半年檢查切口、焊點、角落等易銹部位，發(fā)現(xiàn)早期銹跡及時處理。小范圍補漆成本低，若放任不管，將導(dǎo)致結(jié)構(gòu)損傷。
鋼格板生銹，從來不是單一因素所致，而是設(shè)計、選材、施工與運維多個環(huán)節(jié)共同作用的結(jié)果。真正的防腐，不在“永不生銹”的承諾，而在對每一個細節(jié)的敬畏與管理。選對材料、規(guī)范施工、定期維護——三者缺一不可。唯有如此，
鋼格板才能真正兌現(xiàn)其“長效可靠”的價值承諾。
